HG-JR53BK3K型號參數環節
HG-JR53BK3K型號參數環節，這個之前大多人覺得不重視，現在一開機，操作項目都要重視參數環節方面。下面小編為你介紹三菱伺服電機HG-JR53BK3K型號設置參數環節。

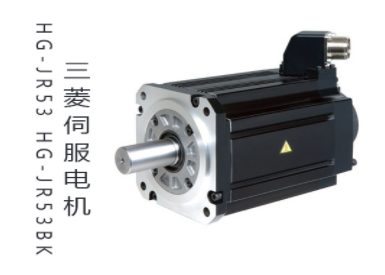

三菱伺服電機HG-JR53BK3K型號產品介紹：
三菱伺服電機HG-JR53BK3K轉三相200V；HG-JR53B為帶電磁制動器型，HG-JR53K為開鍵槽型。
HG-JR53參數說明：伺服電機低慣性、中容量，額定3000r/min,500W,200V標準電機。
三菱伺服電機HG-JR53與HG-JR53B產品規格
[適用系列] MR-J4系列
[指令接口] CC-Link IE現場網絡接口、2軸一體SSCNET III/H接口、SSCNET III/H接口、通用接口
[電壓等級] 200V
1、初始化參數
在接線之前，先初始化參數。
在控制卡上：選好控制方式；將PID參數清零；讓控制卡上電時默認使能信號關閉；將此狀態保存，確保控制卡再次上電時即為此狀態。
將控制卡斷電，連接控制卡與伺服之間的信號線。以下的線是必須要接的：控制卡的模擬量輸出線、使能信號線、伺服輸出的編碼器信號線。復查接線沒有錯誤后，電機和控制卡（以及PC）上電。此時電機應該不動，而且可以用外力輕松轉動，如果不是這樣，檢查使能信號的設置與接線。用外力轉動電機，檢查控制卡是否可以正確檢測到電機位置的變化，否則檢查編碼器信號的接線和設置
3、試方向
對于一個閉環控制系統，如果反饋信號的方向不正確，后果肯定是災難性的。通過控制卡打開伺服的使能信號。這時伺服應該以一個較低的速度轉動，這就是傳說中的“零漂”。一般控制卡上都會有抑制零漂的指令或參數。使用這個指令或參數，看電機的轉速和方向是否可以通過這個指令（參數）控制。如果不能控制，檢查模擬量接線及控制方式的參數設置。確認給出正數，電機正轉，編碼器計數增加；給出負數，電機反轉轉，編碼器計數減小。如果電機帶有負載，行程有限，不要采用這種方式。測試不要給過大的電壓，建議在1V以下。如果方向不一致，可以修改控制卡或電機上的參數，使其一致。
4、抑制零漂
在閉環控制過程中，零漂的存在會對控制效果有一定的影響，最好將其抑制住。使用控制卡或伺服上抑制零飄的參數，仔細調整，使電機的轉速趨近于零。由于零漂本身也有一定的隨機性，所以，不必要求電機轉速絕對為零。
5、建立閉環控制
再次通過控制卡將伺服使能信號放開，在控制卡上輸入一個較小的比例增益，至于多大算較小，這只能憑感覺了，如果實在不放心，就輸入控制卡能允許的最小值。將控制卡和伺服的使能信號打開。這時，電機應該已經能夠按照運動指令大致做出動作了。
6、調整閉環參數
細調控制參數，確保電機按照控制卡的指令運動，這是必須要做的工作，而這部分工作，更多的是經驗，這里只能從略了。
三菱PLC 在知識分享 ，三菱伺服電機HG-JR53BK3K型號設置參數環節相關文章，幫您更好的了解三菱伺服電機HG-JR53BK3K型號設置參數環節您也可以和大家一起交流，發表您自己的看法，也可以把您的文章和您看到的文章和大家分享。
三菱伺服電機HG-JR53BK3K型號產品介紹：
三菱伺服電機HG-JR53BK3K轉三相200V；HG-JR53B為帶電磁制動器型，HG-JR53K為開鍵槽型。
HG-JR53參數說明：伺服電機低慣性、中容量，額定3000r/min,500W,200V標準電機。
三菱伺服電機HG-JR53與HG-JR53B產品規格
[適用系列] MR-J4系列
[指令接口] CC-Link IE現場網絡接口、2軸一體SSCNET III/H接口、SSCNET III/H接口、通用接口
[電壓等級] 200V
1、初始化參數
在接線之前，先初始化參數。
在控制卡上：選好控制方式；將PID參數清零；讓控制卡上電時默認使能信號關閉；將此狀態保存，確保控制卡再次上電時即為此狀態。
在伺服電機上：設置控制方式；設置使能由外部控制；編碼器信號輸出的齒輪比；設置控制信號與電機轉速的比例關系。一般來說，建議使伺服工作中的最大設計轉速對應9V的控制電壓。比如，山洋是設置1V電壓對應的轉速，出廠值為500，如果你只準備讓電機在1000轉以下工作，那么，將這個參數設置為111。
HG-JR53BK3K型號參數環節
將控制卡斷電，連接控制卡與伺服之間的信號線。以下的線是必須要接的：控制卡的模擬量輸出線、使能信號線、伺服輸出的編碼器信號線。復查接線沒有錯誤后，電機和控制卡（以及PC）上電。此時電機應該不動，而且可以用外力輕松轉動，如果不是這樣，檢查使能信號的設置與接線。用外力轉動電機，檢查控制卡是否可以正確檢測到電機位置的變化，否則檢查編碼器信號的接線和設置
3、試方向
對于一個閉環控制系統，如果反饋信號的方向不正確，后果肯定是災難性的。通過控制卡打開伺服的使能信號。這時伺服應該以一個較低的速度轉動，這就是傳說中的“零漂”。一般控制卡上都會有抑制零漂的指令或參數。使用這個指令或參數，看電機的轉速和方向是否可以通過這個指令（參數）控制。如果不能控制，檢查模擬量接線及控制方式的參數設置。確認給出正數，電機正轉，編碼器計數增加；給出負數，電機反轉轉，編碼器計數減小。如果電機帶有負載，行程有限，不要采用這種方式。測試不要給過大的電壓，建議在1V以下。如果方向不一致，可以修改控制卡或電機上的參數，使其一致。
4、抑制零漂
在閉環控制過程中，零漂的存在會對控制效果有一定的影響，最好將其抑制住。使用控制卡或伺服上抑制零飄的參數，仔細調整，使電機的轉速趨近于零。由于零漂本身也有一定的隨機性，所以，不必要求電機轉速絕對為零。
5、建立閉環控制
再次通過控制卡將伺服使能信號放開，在控制卡上輸入一個較小的比例增益，至于多大算較小，這只能憑感覺了，如果實在不放心，就輸入控制卡能允許的最小值。將控制卡和伺服的使能信號打開。這時，電機應該已經能夠按照運動指令大致做出動作了。
6、調整閉環參數
細調控制參數，確保電機按照控制卡的指令運動，這是必須要做的工作，而這部分工作，更多的是經驗，這里只能從略了。
三菱PLC 在知識分享 ，三菱伺服電機HG-JR53BK3K型號設置參數環節相關文章，幫您更好的了解三菱伺服電機HG-JR53BK3K型號設置參數環節您也可以和大家一起交流，發表您自己的看法，也可以把您的文章和您看到的文章和大家分享。
