CPU Q01

通信模塊：三菱QJ71C24N

通信協議：MODBUS RTU

編程軟件：GX WORK2

打開GX WORK2，新建工程，然后右鍵點擊智能功能模塊

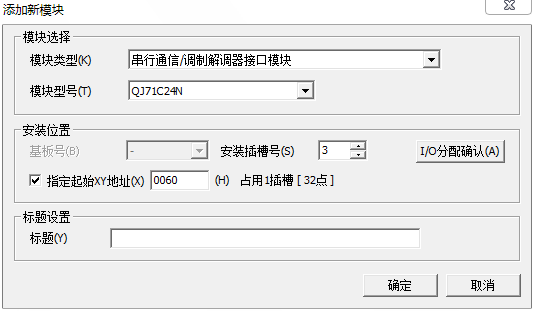

安裝位置根據硬件實際情況設定，此處注意起始XY地址，后面會用到。

點擊：工具à通信協議支持功能à串行通信模塊

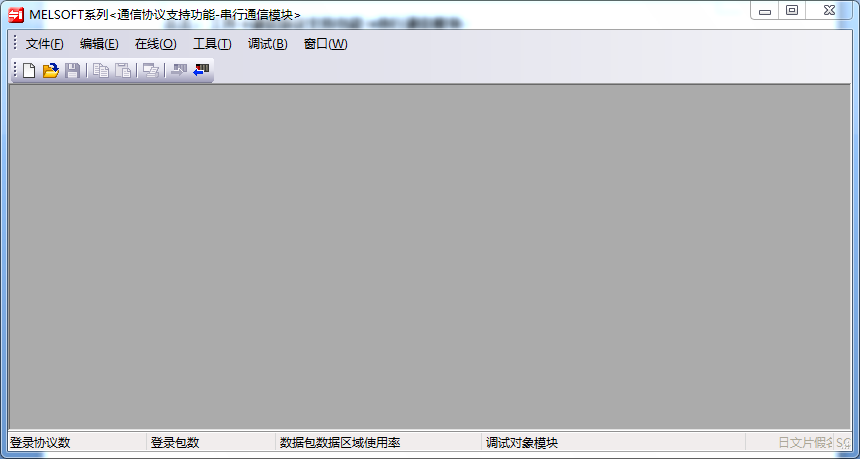

出現如下窗口，點擊新建

出現如下窗口，點擊添加

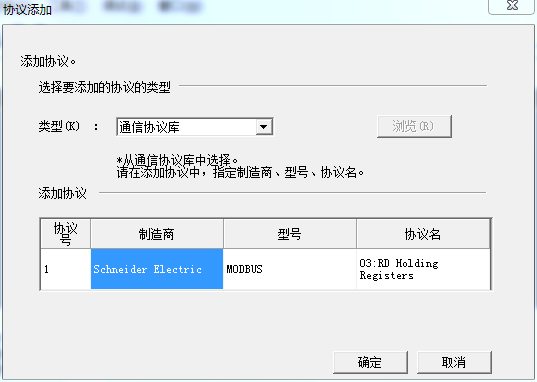

按如下窗口選擇，協議名一項里可以根據自己的實際情況，選擇MODBUS的功能碼，此處我們選擇讀保持寄存器功能碼03，

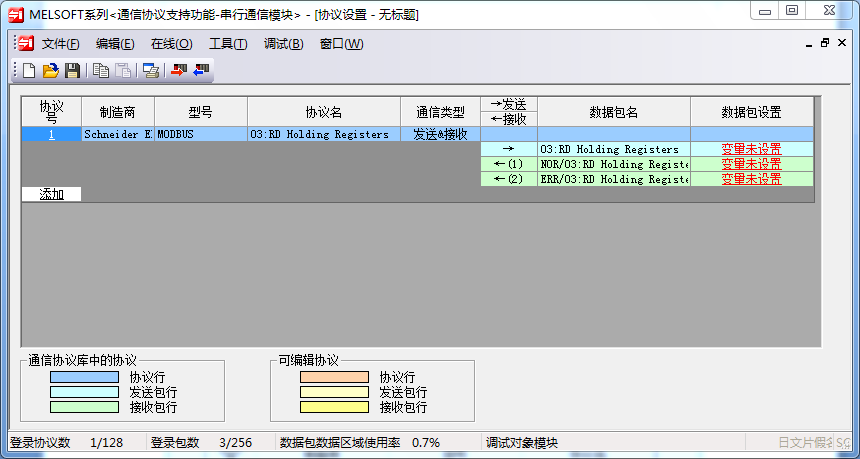

點擊確定后，窗口如下，可以根據實際需要，繼續添加協議

點擊：編輯à軟元件批量設置

輸入起始軟元件號

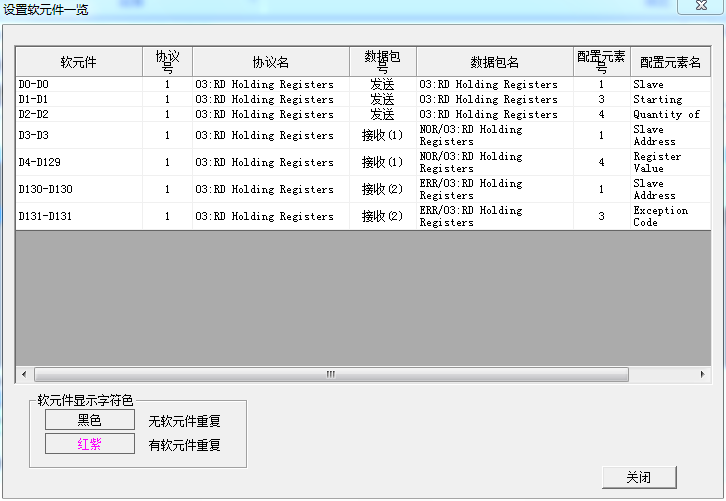

點擊：工具à設置軟元件一覽顯示，會看到通信用到的一些軟元件的設置

點擊：在線à模塊寫入，選擇正確模塊寫入，寫入完成后，會彈出提示框

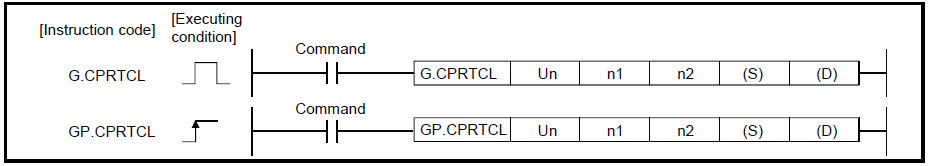

G.CPRTCL指令說明：

Un：模塊開始IO信號（智能模塊的起始XY地址四位中的中間兩位，本例為0060）

n1: 通信端口號（1：CHANNEL 1，2：CHANNEL 2）

n2: 連續執行的協議個數

(S): 控制數據保存的起始地址

(D):通信結束時ON的標志位

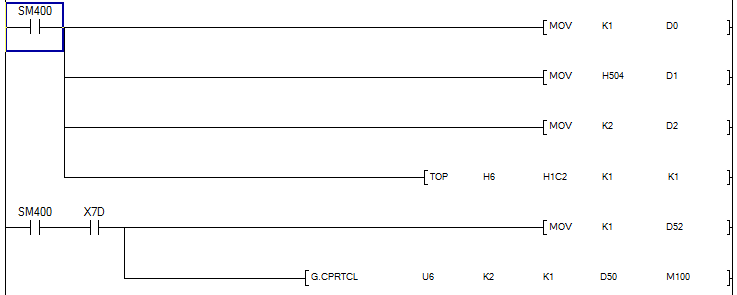

D0：外部設備的MODBUS地址

D1：外部設備數據的寄存器地址

D2：讀取的數據個數

[TOP   H6   H1C2  K1  K1] 設置禁止回波傳送

D52：第一次執行的協議編號

如果有多個協議，以此類推：

（Sn+2）：第一次執行的協議編號

（Sn+3）：第二次執行的協議編號

（Sn+9）：第八次執行的協議編號
