過載報警控制的PLC線路與梯形圖

點擊：11185 日期：2019-01-30 選擇字號：小 中 大

過載報警控制的PLC線路與梯形圖

過載報警控制的PLC線路與梯形圖


文章導讀：過載報警控制的PLC線路與梯形圖

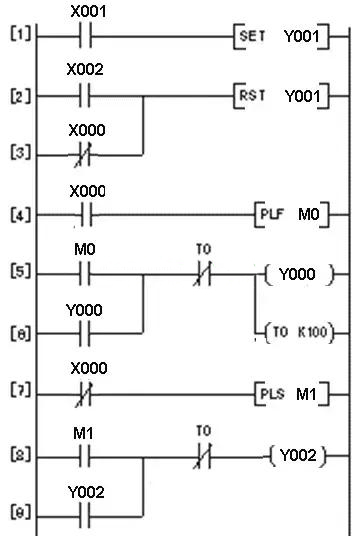

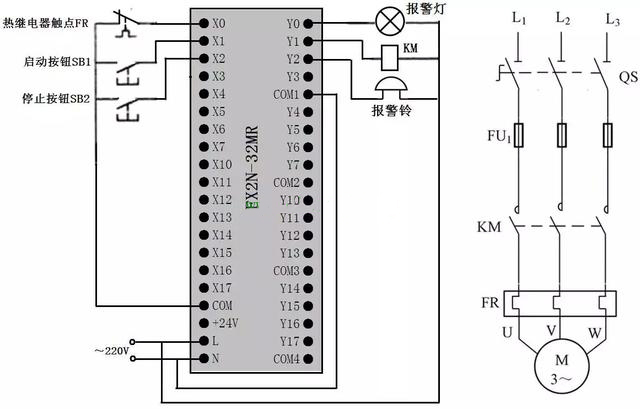

plc線路與梯形圖說明如下：


起動控制按下起動按鈕SB1→[1]X001常開觸點閉合→[SET Y001]指令執行→Y001線圈被置位，即Y001線圈得電→Y1端子內部硬觸點閉合→接觸器KM線圈得電→KM主觸點閉合→電動機得電運轉。


停止控制

按下停止按鈕SB2→[2]X002常開觸點閉合→[RST Y001]指令執行→Y001線圈被復位，即Y001線圈失電→Y1端子內部硬觸點斷開→接觸器KM線圈失電→KM主觸點斷開→電動機失電停轉。

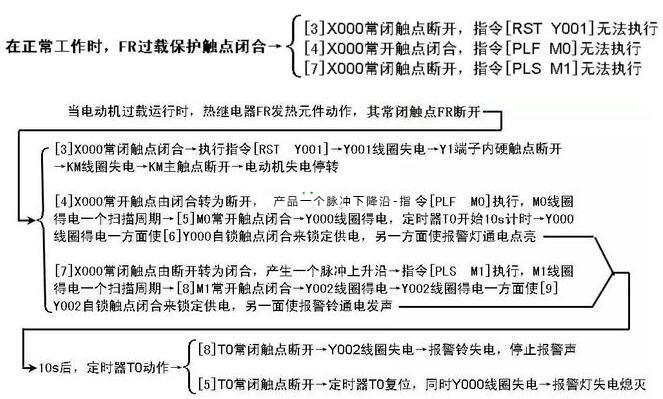

過載保護及報警控制


過載報警控制的PLC線路與梯形圖


以上就是過載報警控制的PLC線路與梯形圖的所有內容了。需要了解更多關于三菱自動化文章的朋友，請關注海藍機電。
