三菱FX系列運動控制新用法——FX5U內置36軸運動控制!

點擊:38666 日期:2018-11-26 選擇字號:

三菱FX系列運動控制新用法——FX5U內置36軸運動控制

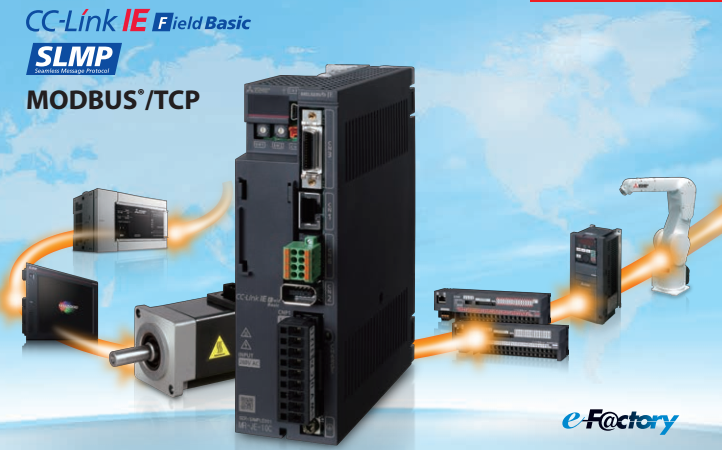

眾所周知,三菱FX5U基本單元自帶4路高速IO可以控制4個伺服電機。還有一個以太網口可以控制6MR-JE-C伺服,但如果你認為5U只能控制10伺服電機那就小看它了。

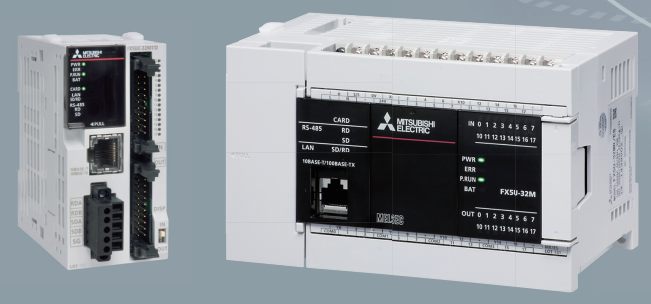

 三菱FX系列PLC



    其實三菱的伺服驅動器亦可以通過MODBUS RTU協議與PLC進行通訊,而在FX5U最新的手冊中明確記錄著:FX5U內置485串口可以執行MODBUS串行通信,且從站數量最多可連接32臺。

    將這兩個信息一結合,得到了我們想要的答案FX5U可以實現42軸伺服控制

    為了證實這個答案,我們海藍工程師一臺FX5U+5臺MR-JE-A伺服進行測試。

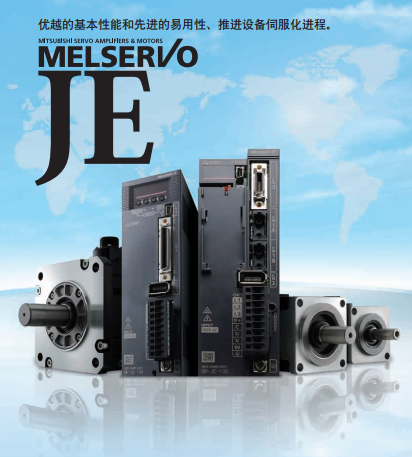

 三菱PLC-JE系列

    通過一些簡單的接線軟件中設置一些參數,加以控制程序。半天不到的時間里我們已經實現了FX5U 控制5伺服電機動作。



    既然MODBUS RTU 協議通訊就可以控制,那么FX3U 也可以實現同樣的控制。于是我們翻看手冊,再次進行測試,證實了,FX3U可以同時控制19伺服運動。

這種方案的伺服定位精度如何?

定位精度是很高的,比脈沖型伺服精度更高。因為傳統脈沖型伺服容易受到現場丟失脈沖造成重復定位精度不高,屬于開環控制。而采用現在這種專用總線,是直接把定位目標位置給伺服,不存在丟失脈沖現象,是閉環控制。

    另外,總線型伺服可以實時讀取伺服當前位置、報警代碼信息、負載扭矩、電流。原點DOG、左右極限可以直接接伺服驅動器,接線方便,響應速度快,不占用IO,這是脈沖型伺服根本實現不了的。

    其次,總線型伺服還可以實現點位表定位控制、速度控制、轉矩控制,這更是脈沖型伺服所望塵莫及的

    如此一來,三菱FX系列中最亮眼兩個系列已經大大的超出了所有工程師的想象,配合三菱MR-JE-A系列伺服,我們海藍機電可以幫你打造性價比最高的方案!

    海藍機電不只是三菱PLC產品代理商,技術實力雄厚 專業的技術團隊坐鎮,承接各類自動化開發、上位機軟件、機器人視覺、機電設備維修等。三菱好產品,海藍好服務。 聯系電話—維修部:0755-88295495  技術部:0755-88352540
