眾所周知，三菱PLC程序是由三菱PLC編程軟件編寫而成的。那么在用軟件編寫三菱PLC程序時要注意些什么，這也正是今天海藍機電想要分享與諸位的，希望大家看過之后能有所幫助！
三菱PLC編程軟件有非常好的一個特點，就是可以將不同的控制對象分類編寫在同一段程序中，這樣可使程序結構更清晰，方便程序交流。
如下面的這個示例程序中，根據控制回路的不同，把程序分為報警回路，指示回路，變頻器控制回路，通訊回路和保護回路等幾個回路程序，雖然看似程序仍是順序執行，但由于把相同控制對象的有關程序放在同一段三菱PLC程序中，更方便閱讀和交流。

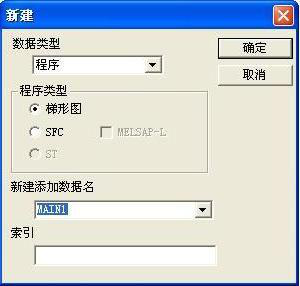

首先只要隨便右鍵單擊其中的任一項目，在彈出的窗口中選擇“新建”，然后在彈出的“新建”窗口中再選擇三菱PLC程序類型，數據名和索引就可以了。建立分類程序的方法很簡單如下圖所示：

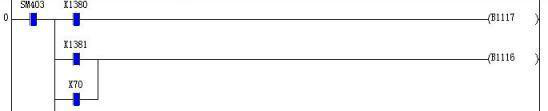

但在寫新三菱PLC程序（哪怕就只有一個MAIN項目）或在原程序中添加新的程序項目時需注意，并不是把新的程序項目下載到三菱PLC中就完事了。如果單純這樣做的話，在CPU中雖然存在新項目程序，但PLC并不掃描執行該段程序，當然，該段程序也就不會有任何輸出了（監控該程序時，PLC的輸入還是能監控到的），在該段程序中可能就會出現如下圖所示的現象，雖然都有輸入了，但輸出線圈并沒有動作，可能就會理解不了。
解決這種現象的辦法是：把新添加的程序項目引入到PLC的掃描過程中去。具體方法如下：
1、雙擊PLC項目管理器中“PLC參數”。
2、在彈出的“CPU參數設置”窗口中，點擊“程序”標簽，然后在左邊的程序列表中單擊選定新添加的程序項目，然后單擊“插入”，最后再為該程序項目指定“執行類型”。
3、添加完后的結果如下圖所示，最后點“結束設置”保存，再下載三菱PLC參數到CPU中就可以了。
有的時候在線修改程序不允許停機，而下載PLC參數則必須在停機狀態下才能下載，那么這個問題該如何解決呢？

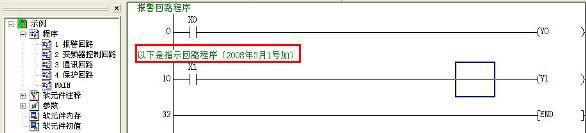

解決方法為：把該段程序?qū)懭氲?/span>PLC已經掃描執行的程序中去，這樣可讀性可能差點兒，你也可以在新加的程序第一行加入行間聲明，注明是新加的程序，如下圖所示，這樣，在下載程序和聲明時就不用停機了。
