當前位置：三菱PLC > 技術服務 > 技術分享威綸通觸摸屏MT8071iE與三菱L02CPU以太網通訊方法
威綸通觸摸屏MT8071iE自帶以太網接口，三菱L02CPU也自帶有內置以太網接口，兩者之間通過以太網通訊，簡單、方便、速度快。很多客戶會出現通訊不上，其原因就是參數設置，下面介紹關于通訊參數的設置，觸摸屏這里的設置有兩點：

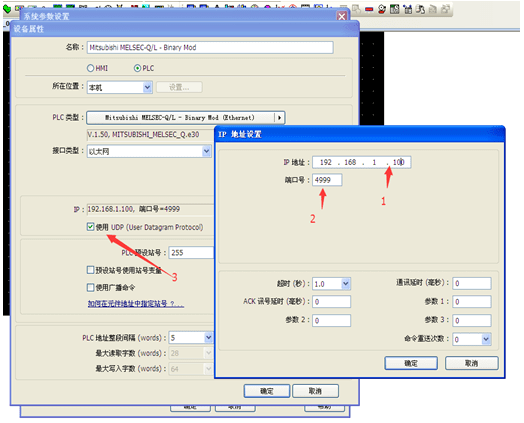

1. 對觸摸屏本身而言，只需要設置一個IP地址，比如設置為192.168.1.1。
2. 對通訊對象PLC而言，IP地址前三段要與觸摸屏相同，最后一段不一樣，例如設置為192.168.1.100，端口號必須設置，設置為4999，還有就是使用協議UDP需要打鉤，其他的設置根據通訊情況而設置，由于我們此時使用的L02CPU的內置以太網，所以只需設置IP地址與端口號，當有使用以太網模塊時，請參考威綸通 PLC連接手冊。
L02CPU的參數設置，只針對自身設置，1是IP地址設置與觸摸屏哪里一樣192.168.1.100，2協議選擇UDP、打開方式選擇MC協議、然后就是端口號設置為4999
