組態王在咖啡壺檢測設備中的使用
組態王在咖啡壺檢測設備中的使用
一、設備功能介紹

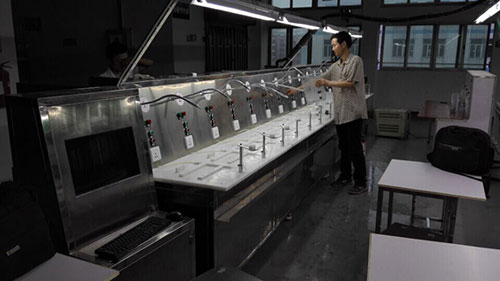

該咖啡壺檢測設備是深圳某大型咖啡壺生產商用來檢測成品咖啡壺是否合格的專用設備。該設備的主要原理是：通過檢測咖啡壺煮水過程中的電流、功率、預熱時間、出水溫度、煮水時間、杯內溫度等指標來判斷咖啡壺是否合格。該套設備一共14個工位，每個成品咖啡壺的檢測時間為80S-100S，14個工位可同時工作，工作效率高，可靠性好，是行業公認的檢測咖啡壺指定設備。
二、主要工藝要求
該咖啡壺檢測設備工藝流程為：1、咖啡壺裝水 2、咖啡壺加熱煮水，記錄預熱時間，并判斷電流和功率 3、加熱完成后放水，記錄出水時間，并判斷出水溫度和杯內溫度。當所有指標判斷都符合要求，則說明該檢測的咖啡壺為合格品，否則判斷為質量不達標。
三、硬件組成
咖啡壺檢測設備主要有亞控組態王，三菱FX3U PLC，亞當溫度采集模塊ADAM-4018，亞當電流采集模塊ADAM-4017，亞當通訊模塊ADAM-4520等。
四、程序設計思路

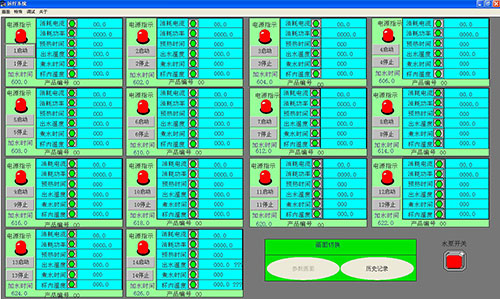

該咖啡壺程序設計思路為通過組態王和亞當模塊通訊，讀取外部溫度和電流，然后通過組態王和三菱PLC通訊，將讀取的數據傳給PLC。主要運算在PLC里面進行，反傳給組態王顯示和記錄。
五、案例總結

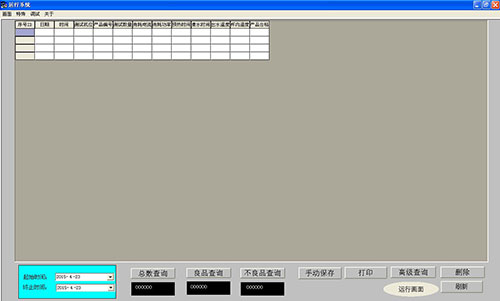

該工程使用亞控組態王的好處在于方便長期記錄大量數據，觸摸屏記錄數據的特點需要外加存儲卡，且存儲卡的容量有限，因此需要長期記錄大量數據時最好選擇使用組態王。組態王使用過程中，在構建變量時，最好構建連續變量，以及變量的掃描周期適中，否則在通訊時將可能出現通訊延遲的情況。
