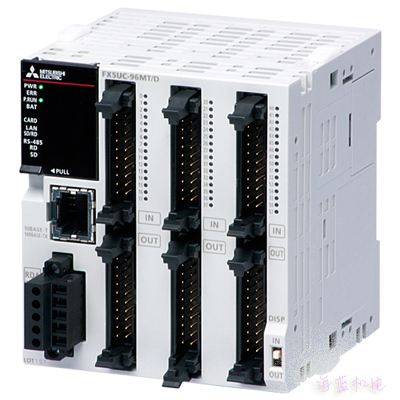

FX5UC-96MT/DSS、FX5UC-96MT/DSS參數、FX5UC-96MT/DSS供應商！
FX5UC-96MT/DSS參數說明：DC電源DC輸入連接器類型、輸入48點 DC24V源/漏型輸入、48點晶體管源型輸出、內置高速計數器 最大6ch 200kHz+2ch 10kHz、內置定位 最大200kHz 獨立4軸、內置以太網端口1ch、內置RS-485端口1ch。
三菱FX5UC系列PLC FX5UC-96MT/DSS產品詳細說明：[輸入規格]
輸入形式：DC24V源/漏型輸入
輸入點數：48點
輸入連接方式：連接器
輸入信號電壓：DC24V +20% -15%
輸入阻抗：4.3KΩ(X000~X017); 5.6KΩ(X020以后);
輸入信號電流：5.3mA/DC24V (X000~X017);4mA/DC24V (X020以后);
輸入靈敏度電流：
OFF->ON 3.5mA(X000~X017)、3.0mA(X020以后);
ON->OFF 1.5mA以下
輸入響應頻率：
X000~X007：200kHz
X010~X017：10kHz
輸入響應時間(H/W濾波器延遲)：
X000~X007：ON時2.5μs以下、OFF時2.5μs以下
X010~X017：ON時30μs以下、OFF時50μs以下
X020以后：ON時50μs以下、OFF時100μs以下
輸入響應時間(數字濾波器的設置)：
無,10μs,50μs,0.1ms,0.2ms,0.4ms,0.6ms,1ms,5ms,10ms(初始値),20ms,70ms
輸入信號形式：無電壓觸點輸入
漏型：NPN集電極開路型晶體管
源型：PNP集電極開路型晶體管
回路隔離：光耦隔離
輸入動作顯示：輸入接通時LED燈亮
[輸出規格]
輸出形式：晶體管源/漏型輸出
輸出點數：48點
輸出連接方式：連接器
外部電源：DC5~30V
最大電阻負載：0.3A/1點(Y000~Y003),0.1A/1點(Y004以后)
開路漏電流：0.1mA以下/DC30V
ON電壓：1.0V以下(Y000~Y003),1.5V以下(Y004以后)
輸出響應時間：
Y000~Y003：2.5μs以下/10mA以上(DC5~24V)
Y004以后：0.2ms以下/100mA (DC24V時)
回路隔離：光耦隔離
輸出動作顯示：輸入接通時LED燈亮
[電源規格]
電源電壓：DC24V +20% -15%紋波(p-p) 5%以內
允許瞬時停電時間：對5ms以下的瞬時停電會繼續運行
電源保險絲：125V 3.15A
沖擊電流：最大40A 0.5ms/DC24V
消耗功率(W)：11W/DC24V［36W/DC24V +20%，-15%］
DC5V內部供電電源：720mA
DC24V內部供電電源：500mA
FX5UC-96MT/DSS外形尺寸(H*W*D)：90*82.3*74
