HJ-KS103J三菱伺服電機配套MR-JE-100AS海藍機電為您提供專業三菱伺服選型、三菱伺服電機報價和現場技術支持，海藍機電擁有優秀的技術團隊，承接三菱plc編程等技術項目，服務熱線：400-8819-130、0755-88356415。

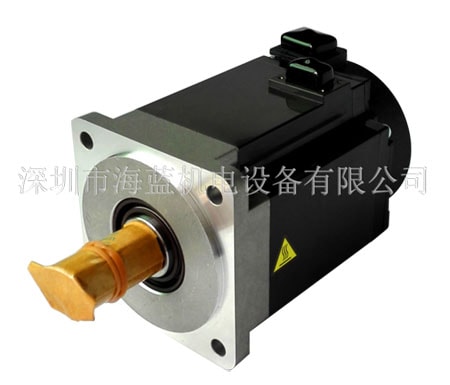

HJ-KS103J低慣性伺服電機，額定轉速 [r/min]:3000；額定輸出1KW
三菱伺服電機HJ-KS/FS**(B)(J)型組成：
| HJ-KS | 10 | 3 | _ | B | J |
|
|
|
|
|
|
| ① | ② | ③ | ④ | ⑤ | ⑥ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ① | 記號 | 伺服電機系列 |
|
④ | 記號 | 特殊容量規格 | |||||
| HJ-KS | 低慣性 |
|
無 | 標準 | |||||||
| HJ-FS | 高慣性 |
|
A | 特殊容量規格 | |||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
| ② | 記號 | 額定輸出 [kW] |
|
⑤ | 記號 | 電磁制動器 | |||||
| 1 | 0.1 |
|
無 | 無 | |||||||
| 2 | 0.2 |
|
B | 附帶 (注1) | |||||||
| 4 | 0.4 |
|
|
|
|
|
|||||
| 7 | 0.75 |
|
⑥ | 記號 | 油封 | ||||||
| 10 | 1 |
|
無 | 無 | |||||||
| 15 | 1.5 |
|
J | 附帶 | |||||||
| 20 | 2 |
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
| ③ | 記號 | 額定轉速 [r/min] |
|
|
|
|
|
||||
| 2 | 2000 (注2) |
|
|
|
|
|
|||||
| 3 | 3000 |
|
|
|
|
|
|||||
三菱伺服電機HJ-KS103J規格參數：
| HJ-KS103J |
|
||
| 對應伺服放大器型號 | MR-JE-100AS | ||
| 電源設備容量 *1 [kVA] | 1.7 | ||
| 連續特性 | 定格出力 [kW] | 1.0 | |
| 額定轉矩 (注3) [N?m] | 3.2 | ||
| 最大轉矩 [N?m] | 9.5 | ||
| 額定轉速 [r/min] | 3000 | ||
| 最大轉速 [r/min] | 5000 | ||
| 許用瞬時轉速 [r/min] | 5750 | ||
| 連續額定轉矩時的功率因數 | 標準 [kW/s] | 36.7 | |
| 帶有電磁制動器 [kW/s] | 31.5 | ||
| 額定電流 [A] | 4.9 | ||
| 最大電流 [A] | 16 | ||
| 再生制動器頻率 *2, *3 [回/分] | 71 | ||
| 慣量矩J | 標準[× 10 -4 kg?m2 ] | 2.76 | |
|
帶有電磁制動器 [× 10 -4 kg?m2 ] |
3.21 | ||
| 推薦負載慣量比 (注1) | 15倍以下 | ||
| 速度?位置檢出器 | (增量型17位編碼器(磁力) (注4)伺服電機每轉的分辨率:131072pulses/rev) | ||
| 油封 | 可支持帶油封伺服電機HJ-KS_J | ||
| 耐熱等級 | 130 (B) | ||
| 結構 | 全閉自冷 (防護等級:IP65) (注2) | ||
| 環境條件 *4 | 環境溫度 | 運行:0°C～40°C (無凍結)、保存:-15°C～70°C (無凍結) | |
| 環境濕度 | 運行:80%RH及以下 (無結露)、保存:90%RH及以下 (無結露) | ||
| 環境 | 室內 (無陽光直射)、無腐蝕性氣體?引火性氣體?油煙?粉塵 | ||
| 標高 | 海拔1000m及以下 | ||
| 耐振動 *5 | X: 24.5 m/s2 Y: 24.5 m/s2 | ||
| 振動等級 | V10 *7 | ||
| 國外參照規格 | 請參閱本產品目錄p.14的“支持海外規格?法令法規”部分 | ||
| 軸的許用負載 *6 | L [mm] | 45 | |
| 徑向[N] | 686 | ||
| 軸向[N] | 196 | ||
| 重量 | 標準[kg] | 4.3 | |
| 帶有電磁制動器[kg] | 5.3 | ||
三菱伺服電機HJ-KS103J價格：面價
注) 1. 負載慣量相對于伺服電機慣量的比率。負載慣量比大于記載值時，請咨詢營業窗口。
2. 軸貫通部位除外。軸貫通部位詳情請參閱本產品目錄p.2-9的“關于伺服電機規格注釋”的*8。
3. 在像升降軸那樣會發生不平衡轉矩的設備中，請將不平衡轉矩設定在額定轉矩的70%及以下。
4. 請勿在伺服電機附近放置磁鐵等會產生磁力的物體。無法避免時，請采取設置屏蔽板等措施對磁力進行屏蔽，使伺服電機本體受到的磁力在100高斯及以下。
5. 當滿足下述條件時，再生頻率沒有任何限制。
? 從額定轉速減速停止時： 實際轉矩在額定轉矩范圍內
? 從最大轉速減速停止時： 15倍及以下的負載慣性矩比，且實際轉矩在額定轉矩范圍內
6. 當滿足下述條件時，再生頻率沒有任何限制。
? 從額定轉速減速停止時： 7倍及以下的負載慣性矩比，且實際轉矩在額定轉矩范圍內
? 從最大轉速減速停止時： 2倍及以下的負載慣性矩比，且實際轉矩在額定轉矩范圍內
*1～*7請參閱本產品目錄p.2-9的“關于伺服電機規格注釋”部分。
